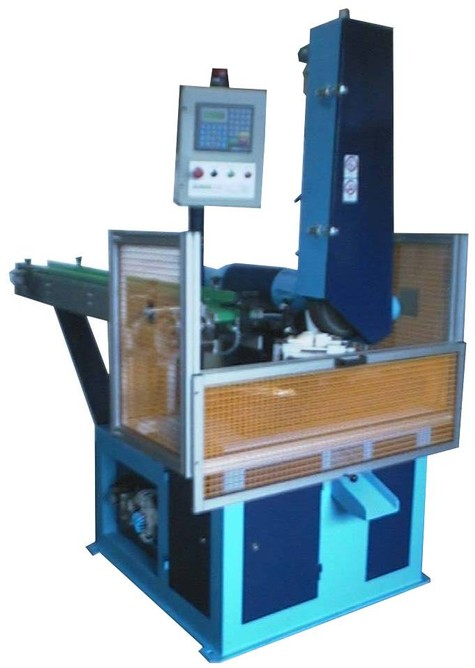

SMERIGLIATRICE AUTOMATICA
PER LA LAVORAZIONE DI MARTELLI
(lati e spigoli 4/8)
MODELLO: SMART

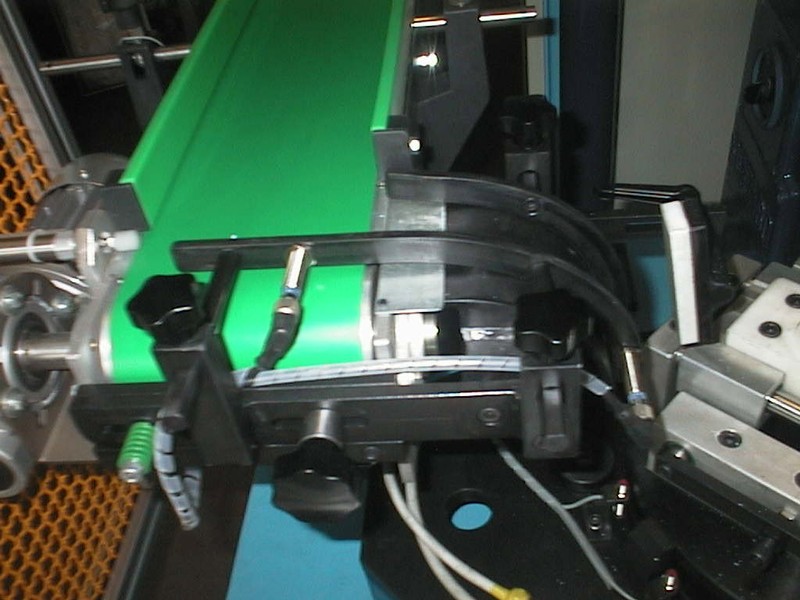

Basamento in lamiera pesante e tubolare elettrosaldato con aperture sul perimetro, caricatore a nastro trasportatore con cilindro di selezione pezzi e guida di inserimento regolabile in base al modello.

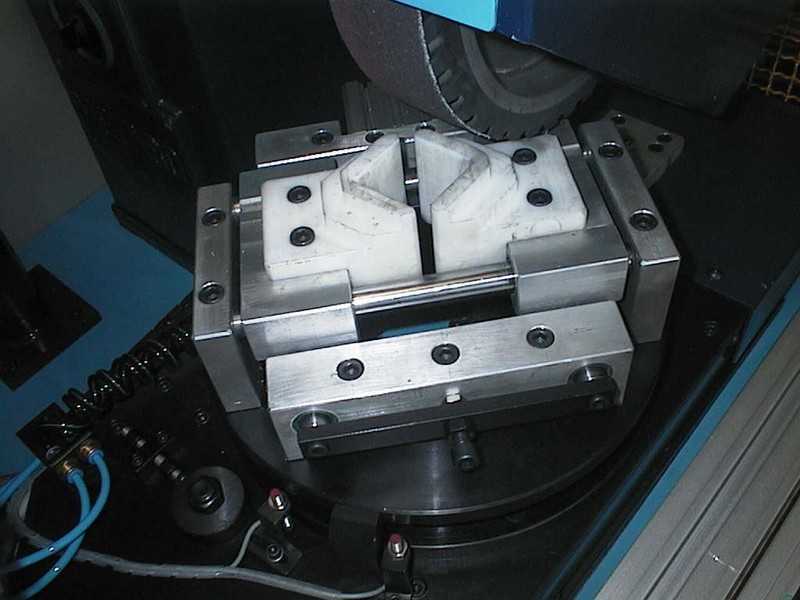

Portapezzo con chiusura pneumatica autocentrante guidata da steli temprati con astucci a sfere e con ganasce in derlin intercambiabili in varie dimensioni, il tutto fissato su tavola rotante in acciaio movimentata da motore brushless, attraverso riduttore e cinghia dentata. La tavola è fissata su slitta guidata da pattini a ricircolazione di sfere azionata da vite temprata a ricircolo tramite motore brushless e cinghia dentata, entrambi i movimenti sono equipaggiati di finecorsa di limite.
Sia la tavola che la slitta sono interamente programmabili negli spostamenti e nelle quote fino ad una tolleranza di un centesimo.
Un cilindro situato nella parte inferiore all’interno della tavola, nella fase di caricamento si aziona e ferma il pezzo nella posizione stabilita sulla scala di riferimento al modello in lavorazione. La lavorazione viene effettuata da smerigliatrice a nastro con oscillatore pneumatico.
Lo scarico avviene a caduta verso l’esterno della macchina tramite scivolo.

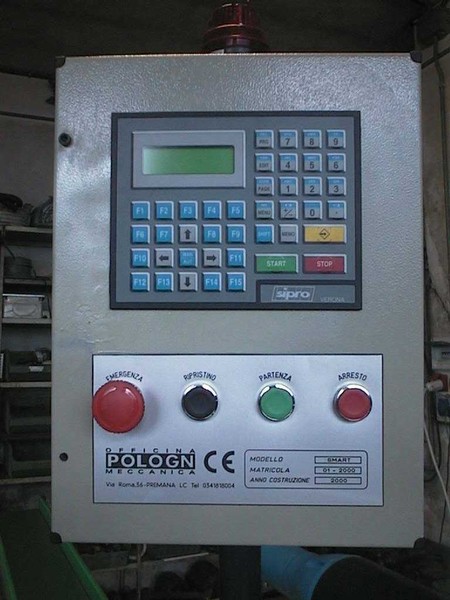

La movimentazione degli assi viene programmata da controllo numerico equipaggiato di plc e visualizzatore di messaggi.
La sequenza dei movimenti è controllata da sensori e da specifiche istruzioni nel programma, ottenendo precisione e sicurezza nella lavorazione.

DATI TECNICI
MAGAZZINO:
INGOMBRO: MT.1.30 X 2.20 X H2.30
PESO: 1000 Kg.
ALIMENTAZIONE: 380V + N
ARIA COMPRESSA 6 bar
PROVVISTA DI MANUALE E CERTIFICAZIONE CONFORME ALLE NORMATIVE
